V1.0 PC Power Supply Test Software Produksi Otomasi

Perangkat Lunak Pengujian Otomasi Produksi Pasokan Listrik

Power Supply Production Automation Testing Software adalah alat khusus yang dirancang untuk pengujian otomatis dan kontrol kualitas selama proses manufaktur catu daya.Jenis perangkat lunak ini biasanya digunakan bersama dengan peralatan pengujian otomatis untuk meningkatkan efisiensi produksiBerikut adalah beberapa fitur utama dan karakteristik perangkat lunak pengujian otomatisasi produksi catu daya:

1Proses pengujian otomatis

2.Pengaturan dan penyesuaian parameter

3Pengumpulan dan Analisis Data

4. Generasi Laporan

5Deteksi dan Diagnosis Kesalahan

6. User Interface

7Kompatibilitas dan Integrasi

8.Keamanan dan Manajemen Izin

9Bantuan dan Dukungan

10.Updates dan Upgrades

Deskripsi antarmuka pengujian utama:

Menekan tombol TEST pada layar utama perangkat lunak sistem pengujian daya TopSmart1100 akan segera memulai program kontrol eksekusi.Program ini akan memulai inisialisasi semua perangkat yang ditetapkan dalam program "H / W Config" dan menampilkan hasil inisialisasi di bagian kiri bawah area tampilan proses tesGambar berikut menunjukkan layar utama dari program kontrol eksekusi: Layar utama dari program kontrol eksekusi dibagi menjadi empat bagian, diatur searah jarum jam sebagai berikut:Area Tampilan Tingkat Langsung Pass, Area Tampilan Program, Area Tampilan Proses, dan Area Tampilan Konten Uji.

Area Tampilan Tingkat Langsung Pass:

Area ini menampilkan jumlah PASS, jumlah gagal, dan tingkat lulus langsung selama periode waktu yang ditentukan oleh pengguna (periode waktu ditetapkan oleh pengguna) dalam proses pengujian.

Area Tampilan Program:

■ Program Uji

■ Nama Model

■ Waktu Uji

■ Tanggal

■ Tingkat pengujian

Area Tampilan Proses:

Area ini menampilkan status saat ini, termasuk initialization dalam proses, pengujian dalam proses, dan tampilan hasil tes. Anda dapat menggunakan layar ini untuk memahami situasi saat ini.

Area Tampilan Program:

Setiap item uji dalam program uji yang dimulai ditampilkan dalam tabel area ini. Jika kolom sedang dijalankan, itu akan ditunjukkan dengan warna yang lebih gelap.Hasil langkah tunggal ditampilkan dengan warna hijau untuk PASS dan merah untuk FAIL.

Area tampilan data uji:

Selama proses pengujian, data pengujian akan ditampilkan secara real time di sudut kiri bawah jendela.data pengujian, dan hasil uji produk satu langkah.

Kontrol instrumen online:

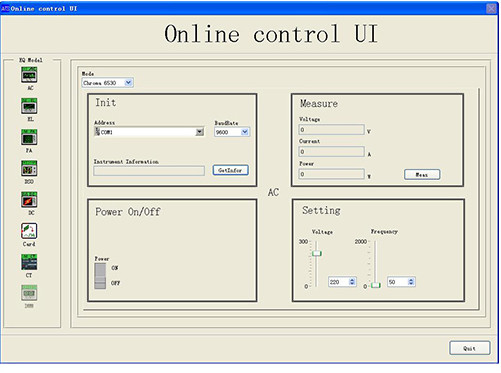

Ketika Anda memilih opsi On_Line Control dari layar utama, jendela berikut akan muncul. Fitur ini sangat memudahkan insinyur pengujian dengan memungkinkan mereka untuk memeriksa, memperbaiki,dan menyesuaikan koneksi instrumen, kabel peralatan, dan perlengkapan.
