Pengujian Otomatisasi SMPS Perangkat Lunak Pemeriksaan PSU V4.1 Untuk Pengujian Daya

Perangkat Lunak Pengujian Otomatisasi Daya/ Dapat menguji pasokan listrik ganda dan berkelompok untuk meningkatkan kapasitas produksi

Power Automated Test Software V4.1 terutama dirancang untuk sistem pengujian daya modular Top-Smart:

1.Menuju persyaratan pengukuran Energy Star (ENERGY STAR) dan IEC 62301.

2Melakukan pemindaian barcode paralel selama pengujian, sangat meningkatkan kecepatan pengujian.

3Mendukung pengujian bersamaan dari beberapa pasokan daya output kelompok tunggal, secara signifikan meningkatkan kapasitas jalur produksi.

4. Mendukung versi Cina Sederhana, Cina Tradisional, dan Inggris dengan antarmuka yang user-friendly yang mudah dipelajari.

5Mendukung menambahkan perangkat dengan GPIB, RS-232, USB, dll antarmuka.

6Kemampuan analisis laporan yang kuat.

7.Fungsi manajemen informasi yang komprehensif.

8. Dapat langsung menghasilkan output Excel.

9Berbagai fungsi generasi grafis.

10Mendukung antarmuka Sistem Informasi Manufaktur (ShopFloor).

Deskripsi antarmuka pengujian utama:

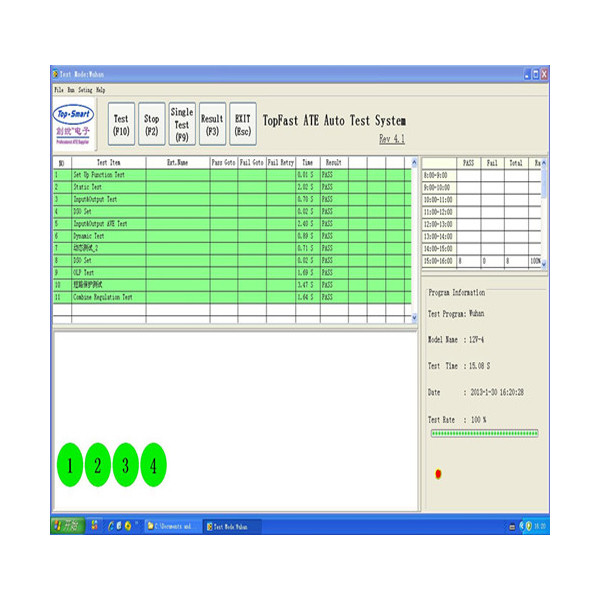

Menekan tombol TEST pada layar utama perangkat lunak sistem pengujian daya TopSmart1100 akan segera memulai program kontrol eksekusi.Program ini akan memulai inisialisasi semua perangkat yang ditetapkan dalam program "H / W Config" dan menampilkan hasil inisialisasi di bagian kiri bawah area tampilan proses tesGambar berikut menunjukkan layar utama dari program kontrol eksekusi: Layar utama dari program kontrol eksekusi dibagi menjadi empat bagian, diatur searah jarum jam sebagai berikut:Area Tampilan Tingkat Langsung Pass, Area Tampilan Program, Area Tampilan Proses, dan Area Tampilan Konten Uji.

Area Tampilan Tingkat Langsung Pass:

Area ini menampilkan jumlah PASS, jumlah gagal, dan tingkat lulus langsung selama periode waktu yang ditentukan oleh pengguna (periode waktu ditetapkan oleh pengguna) dalam proses pengujian.

Area Tampilan Program:

■ Program Uji

■ Nama Model

■ Waktu Uji

■ Tanggal

■ Tingkat pengujian

Area Tampilan Proses:

Area ini menampilkan status saat ini, termasuk initialization dalam proses, pengujian dalam proses, dan tampilan hasil tes. Anda dapat menggunakan layar ini untuk memahami situasi saat ini.

Area Tampilan Program:

Setiap item uji dalam program uji yang dimulai ditampilkan dalam tabel area ini. Jika kolom sedang dijalankan, itu akan ditunjukkan dengan warna yang lebih gelap.Hasil langkah tunggal ditampilkan dengan warna hijau untuk PASS dan merah untuk FAIL.

Area tampilan data uji:

Selama proses pengujian, data pengujian akan ditampilkan secara real time di sudut kiri bawah jendela.data pengujian, dan hasil uji produk satu langkah.

Kontrol instrumen online:

Ketika Anda memilih opsi On_Line Control dari layar utama, jendela berikut akan muncul. Fitur ini sangat memudahkan insinyur pengujian dengan memungkinkan mereka untuk memeriksa, memperbaiki,dan menyesuaikan koneksi instrumen, kabel peralatan, dan perlengkapan.
