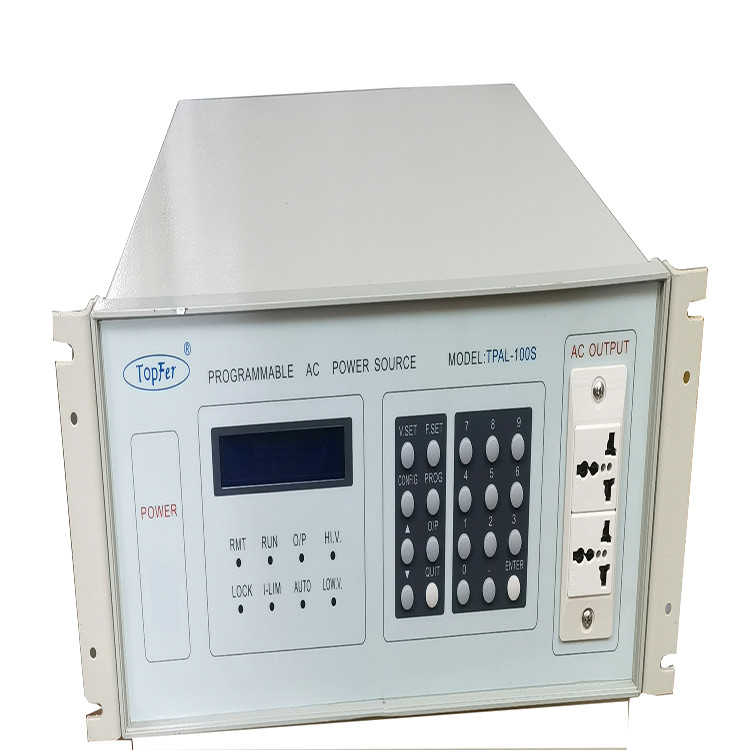

Linear Frequency Conversion Variable AC Power Source Supply Seri TPAL

TPAL Series Linear Frequency Conversion Power Sumber Daya AC yang dapat diprogram

Sumber daya seri TPAL menggunakan teknologi IGBT/SPWM, menawarkan operasi sederhana dan output gelombang sinus murni.distorsi hanya 1%Ada dua rentang tegangan output yang tersedia: 0-150V dan 0-300V (dengan 0-600V opsional). Frekuensi output dapat dengan cepat dipilih antara 50Hz dan 60Hz.Rentang frekuensi output standar adalah 45-65Hz, dengan rentang pengaturan terus-menerus opsional 45-400Hz. Antarmuka komunikasi RS232 standar disertakan untuk remote control,memungkinkan simulasi karakteristik output tegangan dan frekuensi yang berbeda dari seluruh dunia untuk memenuhi berbagai kebutuhan industri.

Fitur produk:

• Keluar satu fase dari 500VA sampai 100kVA, keluar tiga fase dari 10kVA sampai 2000kVA;

• Layar LED empat digit untuk mengukur tegangan, arus, frekuensi, daya, atau faktor daya;

• Pemilihan tegangan tinggi / rendah otomatis: beralih otomatis antara 0-150V dan 150.1-300V, atau mengunci pada kisaran tinggi 1-300V;

• Perlindungan komprehensif termasuk overcurrent, overload, overtemperature, dan undervoltage input protection, dengan kode kesalahan yang sesuai;

• Ketahanan tegangan tinggi, mampu langsung memulai beban induktif hingga 1/3 dari kapasitas catu daya;

• Mampu memuat tiga fase yang independen dan mengatur start individu untuk fase R, S, dan T;

• Tegangan dan frekuensi diatur saat dalam mode output;

• Fungsi kunci kunci, input kunci cepat, operasi tombol;

• antarmuka komunikasi RS232 standar, antarmuka komunikasi RS485/GPIB opsional atau mode kontrol analog;

• Fungsi memori power-down, secara otomatis mengingat parameter output terakhir. "

Aplikasi:

• Pengujian motor dan kompresor AC

• Industri peralatan rumah tangga

• Aplikasi energi baru

• Sumber daya listrik industri

• Laboratorium pengujian

• Pabrik manufaktur elektronik

• Pengujian EMC

Spesifikasi teknis:

1. Tegangan masukan: 1φ 2ω/G, 220V ± 10%.
2. Frekuensi masukan: 50/60Hz ± 5%.
3. Tegangan output: AUTO 0~300V (0-150V, 150-300V otomatis-switch) HV 0~300V (tidak ada switching)
4. Pengaturan tegangan: 0-300V (0,1V/STEP) tetap diatur
5. Resolusi tegangan: 0,1V
6. Stabilitas tegangan: ≤ 1%
7. Stabilitas regulasi tegangan: < 0,1%
8. Pengaturan Frekuensi: 45,0 ∙ 500,0 Hz (0,1 Hz/STEP)
9. Stabilitas frekuensi: <100PPM
10. Distorsi bentuk gelombang: ≤ 1%
11. Kapasitas nominal: 2KVA
12. Nomer arus: 0-150V 16.8A, 0-300V 8.4A
13. Pengaturan Timer: 0.1S 999.9S
14. Pengaturan batas atas arus: 0.1A~RATING
15. Dilengkapi dengan 30 set output tegangan dan fungsi memori frekuensi.
16. Faktor Daya > 0.8
17. Memori Program Otomatis: Mampu melakukan tes terus menerus dengan hingga 10 nilai tes yang berbeda.
18. Pengaturan sudut awal: 0-359° (1°/STEP)
19. Kesalahan sudut awal: <0,5° ((45-65Hz)
