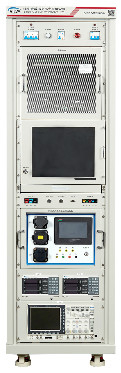

Sistem Peralatan Uji ATE Otomatis Terintegrasi AC Charging Stack

Sistem pengujian fungsi AC Charging Pile/ Mendukung pengujian keamanan produk jadi, dengan kemampuan pengujian switching multi-posisi

Pengantar:

      Sistem ini adalah sistem pengujian ATE komprehensif yang sangat efisien yang dirancang khusus untuk jalur produksi pile pengisian standar nasional, Eropa, dan Amerika.Ini berfungsi sebagai platform terintegrasi untuk pengujian tiga-senjata AC pilar pengisian daya, terutama digunakan untuk pengujian pada jalur produksi tumpukan pengisian. Keuntungannya terbesar terletak pada memastikan kualitas produk sekaligus meningkatkan efisiensi produksi bagi pelanggan.

Fitur:

1Konfigurasi perangkat keras fleksibel, dengan kompatibilitas sistem yang kuat.

2Ini memiliki antarmuka pengguna grafis standar dengan desain yang ramah pengguna.

3Kipas yang digunakan adalah kipas aliran aksial berukuran kecil, yang ditandai dengan aliran udara yang tinggi, disipasi panas yang baik, dan kebisingan rendah.

4Dilengkapi dengan saklar untuk sirkuit kontak PE, CP, dan PP, dapat mensimulasikan status on/off dan kondisi kesalahan dari setiap sirkuit.dan status pengisian.

5.Termasuk antarmuka tampilan komputer yang menunjukkan nilai real-time seperti tegangan tumpukan pengisian, arus, siklus kerja CP, frekuensi CP, dll, untuk tampilan yang mudah.

6Perangkat ini mendukung tes untuk pengendalian waktu tumpukan pengisian, fase start dan pengisian normal, pemutusan PP, pemutusan CP, dll.

7Ini dilengkapi dengan fungsi perangkat lunak komputer bagian atas untuk pengujian semi-otomatis dari AC charging piles dengan bantuan manual.

8Setelah pengujian, dapat menghasilkan laporan pengujian dan mengunggah data, memfasilitasi pelacakan dan pertanyaan pengguna.

9.Menuju tes waktu yang terkait dengan interoperabilitas seperti waktu T1, T1', T2, T2', T3, T3', T3', dll.

10Scanner barcode opsional untuk pemindaian cepat produk dan memasukkan informasi kode produk untuk pengujian.

11Perangkat lunak pengujian memungkinkan untuk item uji yang dapat diedit, penyesuaian yang fleksibel dari parameter uji, dan generasi otomatis laporan uji.Pembacaan parameter, kalibrasi parameter, dll.

12. Fitur kemampuan analisis statistik. Hasil tes dapat diarsipkan, memudahkan manajemen laporan statistik.

13Menawarkan rasio biaya-kinerja yang tinggi, stabilitas yang sangat baik, dan kecepatan pengujian yang efisien.

Titik pengujian:

1.Deteksi pra-menyala

2.Power-on Deteksi

3.Pengujian Konfirmasi Koneksi

4.Pengujian kesiapan pengisian

5.Start dan uji fase pengisian

6.Pengujian Penutupan Pengisian Normal

7.Test waktu kontrol koneksi pengisian

8Uji pemutusan CC

9.CP Tes pemutusan

10.CP Uji darat

11.Pengujian Kerugian Kontinuitas Konduktor Pelindung

12.Output Overcurrent Test

13.Menghilangkan Switch S2 Uji

14Uji pembatasan tegangan sirkuit.CP

15.Load Make-Break Test

16.Pengujian Kinerja Input/Output

17.Pengujian Konsistensi Data Metrologi

18.Pengujian perlindungan arus overload

19Uji perlindungan arus kebocoran

20.Pengujian Perlindungan Overvoltage Masuk

21.Pengujian Perlindungan Tekanan Rendah Masuk
