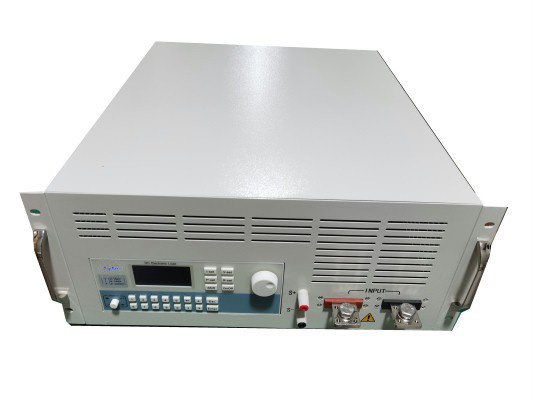

1kw Regenerative DC Electronic Load Constant Power CV CC Sumber

1500W/240A/150V beban elektronik mendukung simulasi LED nyata dengan sumber CV / CC, daya konstan dan resistensi konstan

Fitur:

• Mendukung pemuatan sinkron untuk 16 beban, memenuhi kebutuhan pengujian dari beberapa catu daya output.
• Mendukung operasi paralel sinkron untuk 16 beban, memenuhi kebutuhan ekspansi daya dari catu daya output tunggal.
• Sampling sinkron 500KHz, dengan output resolusi stabil pada 10Hz, 10uA, dan 0,1mV.
• Pengukuran gelombang tegangan/arus (Vpp/Ipp), puncak (Vp+/Ip+), dan lembah (Vp-/Ip-).
• Waktu kenaikan arus skala penuh tercepat 10μS, tingkat kenaikan/turun arus yang dapat diprogram.
• Empat mode operasi dasar: arus konstan, tegangan konstan, daya konstan, dan resistensi konstan.
• Mendukung fungsi simulasi LED nyata.
• Mendukung sumber daya konstan / resistensi konstan sumber CV / CC, dengan deteksi cerdas dan pencocokan dalam mode resistensi konstan untuk sumber CV / CC.
• Mode muatan dinamis frekuensi tinggi (DYNA) hingga 50KHz, bersama dengan pengukuran puncak tegangan (Vp+) dan lembah (Vp-).
• Mendukung pengujian perlindungan overcurrent (OCP) dan pengambilan titik daya maksimum (Pmax).
• Mendukung pengukuran efek beban (Load Effect).
• Teknologi sweep frekuensi dinamis berkecepatan tinggi (sweep).
• Mendukung pengukuran waktu (Timing).
• Mendukung pengujian perlindungan overvoltage (OVP).
• Dibangun dalam generator bentuk gelombang, mampu mensimulasikan berbagai bentuk gelombang muatan dalam mode Daftar.
• Mendukung fungsi simulasi sirkuit pendek (Short).
• Mendukung pengujian otomatis mandiri (A-Test), semua mode diperpanjang, dan semua item pengujian.
• Mendukung pengujian resistensi internal baterai dan kapasitas (Baterai).
• Mendukung kompensasi jarak jauh.
• Mendukung fungsi Von dan Voff.
• Akses cepat mendukung penyimpanan dan pengambilan 20 set data global.
• Pencahayaan tinggi, sudut pandang penuh layar besar grafik matriks titik.
• Perlindungan overvoltage/overcurrent/overpower/overheat; perlindungan polaritas terbalik untuk catu daya.
• Servo stepless, sistem kipas cerdas.
• Isolasi listrik, input/output pemicu eksternal.
• Isolasi listrik, antarmuka RS232 standar.
• Mendukung output pemantauan bentuk gelombang saat ini.
• Protokol standar SCPI.

Lembar spesifikasi

Model		TDL-60150J		TDL-60180J
input nominal	daya	1500W		1800W
	tegangan	0 ~ 15V	0 ~ 150V	0 ~ 15V	0 ~ 150V
	arus	0 ~ 24A	0~240A	0 ~ 24A	0~240A
	Tegangan operasi minimum	1.4V@240A
CC modus	rentang	0 ~ 24A	0~240A	0 ~ 24A	0~240A
	resolusi	0.5mA	5mA	1mA	10mA
	Keakuratan	00,03% + 0,05% FS		0.05% + 0.05% FS
CV modus	rentang	0 ~ 15V	0 ~ 150V	0 ~ 15V	0 ~ 150V
	resolusi	0.2mV	2mV	0.2mV	2mV
	Keakuratan	00,03% + 0,03% FS
CP modus	rentang	1500W		1800W
	resolusi	16Bits
	Keakuratan	00,1% + 0,1% FS
CR modus	rentang	0.006Ω~25KΩ		0.006Ω~50KΩ
	resolusi	16Bits
	Keakuratan	(0.1+0.08R) %
LED modus	Bandwidth	100 kHz di atas
	Rd kisaran koefisien	0.001 ~ 1
Mode operasi dinamis	rentang	10uS ~ 50S
	resolusi	2uS
	Keakuratan	1uS+20PPM
	Tingkat pembunuhan	2.4A/mS~4.8A/uS		4.8A/mS~24A/uS
Pengukuran tegangan	rentang	0 ~ 15V	0 ~ 150V	0 ~ 15V	0 ~ 150V
	resolusi	0.1mV	1mV	0.1mV	1mV
	Keakuratan	0.02% + 0.03% FS		00,03% + 0,03% FS
Pengukuran arus	rentang	0 ~ 24A	0~240A	0 ~ 24A	0~240A
	resolusi	0.1mA	1mA	1mA	10mA
	Keakuratan	00,03% + 0,05% FS		0.05% + 0.05% FS
