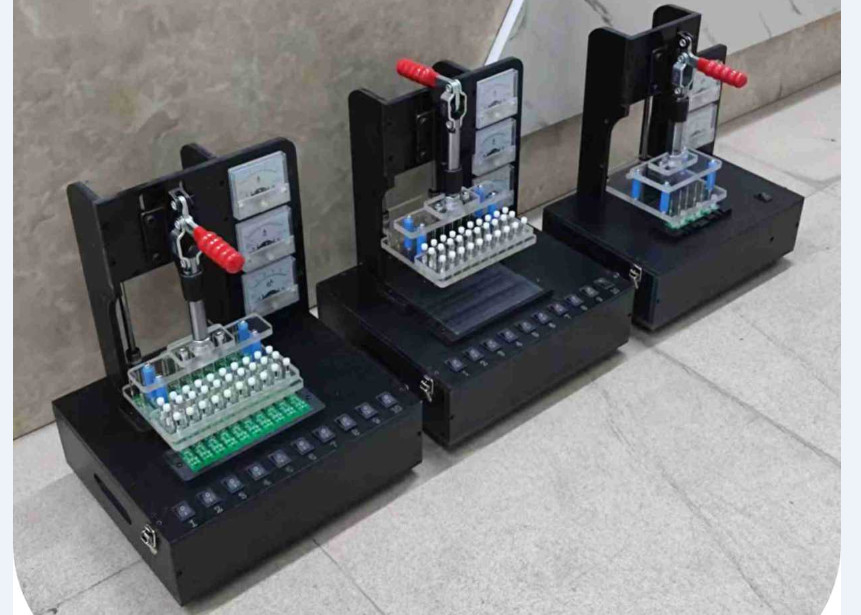

Kalibrasi FCT Alat Uji Elektronik Panel Penguji Analis Spektrum Jaringan

Penguji panel, Analis Jaringan, Perlengkapan Kalibrasi, Analis Spektrum

Prinsip kerja Panel Test Fixture didasarkan pada pengujian kinerja listrik dan fungsi papan sirkuit cetak (PCB) atau komponen panel.Berikut adalah beberapa langkah kunci dalam operasinya:

Desain titik kontak:

• Perlengkapan uji memiliki serangkaian probe atau titik kontak yang dirancang khusus, yang sesuai dengan titik uji utama pada PCB yang diuji, seperti daya, tanah, pin input/output, dll.
• Ketika PCB ditempatkan pada perlengkapan uji, probe ini melakukan kontak dengan titik uji yang sesuai pada PCB, membentuk koneksi listrik.

Transmisi sinyal:

• Melalui titik kontak ini, perlengkapan uji dapat mengirim berbagai sinyal uji ke PCB, seperti tegangan, arus, impuls, dll.
• Pada saat yang sama, perlengkapan uji juga dapat menerima sinyal respons dari PCB untuk mengevaluasi fungsi dan kinerjanya.

Pengujian otomatis:

• Perlengkapan pengujian panel modern biasanya dilengkapi dengan perangkat lunak pengujian otomatis yang dapat mengendalikan proses pengujian secara terprogram, termasuk generasi sinyal, akuisisi, analisis,dan merekam.
• Perangkat lunak ini dapat secara otomatis menjalankan urutan tes sesuai dengan program pengujian yang telah ditetapkan sebelumnya, meningkatkan efisiensi dan akurasi pengujian.

Diagnosa kesalahan:

• Jika PCB gagal melewati tes tertentu selama evaluasi, perlengkapan uji akan mencatat informasi kesalahan ini.
• Para insinyur kemudian dapat menganalisis penyebab kesalahan lebih lanjut dan melakukan perbaikan atau penyesuaian sesuai kebutuhan.

Generasi laporan:

• Setelah uji selesai, perlengkapan uji dapat menghasilkan laporan uji yang terperinci, termasuk hasil uji, informasi kesalahan, parameter kinerja, dll.
• Laporan ini sangat penting untuk kontrol kualitas produk, pengoptimalan proses produksi, dan perbaikan produk berikutnya.

Singkatnya, perlengkapan uji panel menggunakan kontak fisik dan koneksi listrik untuk melakukan pengujian fungsional dan kinerja PCB yang komprehensif,memastikan mereka memenuhi spesifikasi desain dan standar kualitas.
