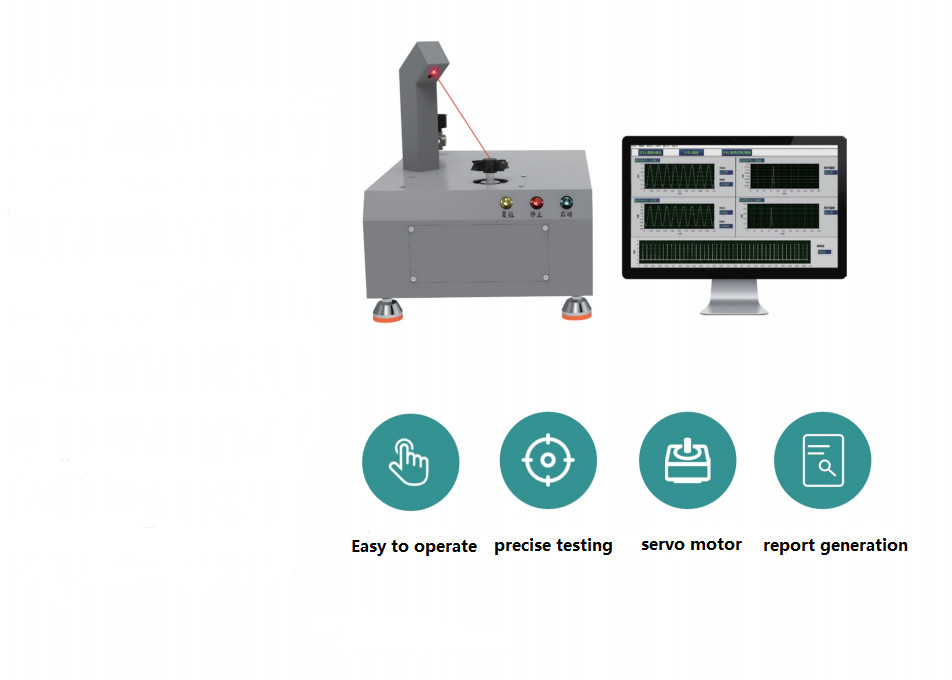

3000RPM ~ 5000RPM Sistem pengujian peralatan pendingin udara kipas keseimbangan dinamis

FAN DYNAMIC BALANCE SYSTEM Ujian

Fitur sistem

• Sistem pengujian keseimbangan dinamis kipas aktif terutama digunakan untuk deteksi dan koreksi keseimbangan dinamis berbagai bilah kipas tanpa sikat dan casing besi.
• Sistem ini menggunakan servo motor drive dengan kecepatan putaran yang stabil, dikombinasikan dengan cakar presisi tinggi, menawarkan keandalan tinggi dan meminimalkan kesalahan transmisi dasar stator kipas tradisional.
• Sensor percepatan presisi tinggi mengumpulkan sinyal getaran secara real-time, mencapai akurasi tinggi, keandalan, dan koreksi ketidakseimbangan yang efisien.
• Kecepatan rotasi yang didorong sendiri, rentang pengaturan kecepatan yang luas, transmisi yang stabil, tidak perlu sering menyesuaikan takometer.
• Sistem ini menggunakan tampilan radar grafis untuk ketidakseimbangan, sudut, dan data lain yang relevan, membuatnya mudah dioperasikan.
• Setelah pengujian, laporan dalam format Excel dapat secara otomatis dihasilkan berdasarkan tanggal produksi dan jenis mesin yang berbeda.
• Memberikan sumber data yang dapat diandalkan untuk kontrol kualitas dan peningkatan efisiensi produksi.

Parameter teknis:

Fungsi Model BTS2240 Ukuran pisau kipas yang berlaku (CM) 2,0CM-12CM Massa pisau kipas maksimum (g) <60g Diameter poros yang berlaku (mm) 1,2/1,5/2,0/3.0mm Rentang Kecepatan Rotasi 3000 ~ 5000RPM Mode Keseimbangan Dinamis Sisi Tunggal, Ukuran Peralatan Dua Sisi, Tiga Sisi 305.0x405.0x360.0mm Berat Peralatan Sekitar 27kg Tingkat Pengurangan Ketidakseimbangan (URR) 95% Ketidakseimbangan Sisa Minimal yang Dapat dicapai (EMAR) 0,2g.mm/kg Automatic Positioning Servo Motor Control Reference Position Indicator Laser Indicator Servo Motor and Driver AC Servo Motor Power Supply Voltage 200~240V AC 50/60Hz Environmental Temperature 10~55°C Display Mode Radar Chart Compatible Operating Systems Win7/8/10

Sistem pengujian keseimbangan dinamis kipas adalah pengaturan peralatan khusus yang dirancang untuk mengevaluasi dan memastikan keseimbangan kipas selama operasi mereka.Sistem ini sangat penting untuk mengidentifikasi setiap ketidakseimbangan yang dapat menyebabkan getaran, kebisingan, atau mengurangi efisiensi dan umur panjang kipas.

Tujuan

1. Meningkatkan Kinerja: Memastikan bahwa kipas berfungsi dengan lancar dan efisien dengan meminimalkan getaran dan kebisingan yang disebabkan oleh ketidakseimbangan.
2. Meningkatkan Keandalan: Memperpanjang umur kipas dengan mencegah keausan yang berlebihan akibat getaran.
3. Kontrol Kualitas: Memverifikasi bahwa setiap kipas memenuhi standar keseimbangan pabrikan sebelum meninggalkan jalur produksi.
4. Kepatuhan: Memenuhi standar industri dan peraturan mengenai keseimbangan kipas dan kinerja.
5. Mengurangi Biaya Pemeliharaan: Dengan mendeteksi dan memperbaiki ketidakseimbangan lebih awal, mengurangi kebutuhan untuk perbaikan dan pemeliharaan yang mahal.

Komponen Utama

1. Mesin Balancing: Komponen inti, yang mengukur jumlah dan lokasi ketidakseimbangan di kipas.tergantung pada aplikasi.

2. Perlengkapan dan Klem: Digunakan untuk memegang kipas dengan aman selama proses pengujian, memastikan pengukuran yang akurat.

3. Sistem Pengukuran: Sensor dan instrumen yang mendeteksi ketidakseimbangan, sering menggunakan sensor laser atau sensor getaran untuk mengukur amplitudo dan fase getaran.

4. Perangkat lunak Akuisisi dan Analisis Data: Perangkat lunak yang mengumpulkan data dari sistem pengukuran dan menganalisisnya untuk menentukan lokasi dan besarnya ketidakseimbangan. Perangkat lunak ini juga dapat memberikan rekomendasi untuk koreksi.

5. Alat Koreksi: Alat-alat seperti mesin bor, roda penggiling, atau berat tambahan yang digunakan untuk memperbaiki ketidakseimbangan yang terdeteksi berdasarkan analisis yang disediakan oleh perangkat lunak.

6. Kamar Lingkungan (opsional): Dalam beberapa kasus, ruang lingkungan dapat digunakan untuk menguji kipas di bawah suhu, kelembaban, atau kondisi tekanan yang berbeda untuk mensimulasikan lingkungan operasi dunia nyata.

Prosedur pengujian

1. Pengaturan awal: Pegang kipas ke mesin penimbang dengan menggunakan perlengkapan dan penjepit yang sesuai.

2. Pengukuran: Jalankan kipas pada kecepatan operasinya sementara sistem pengukuran mencatat data getaran atau ketidakseimbangan.

3. Analisis: Perangkat lunak pengumpulan data memproses data yang tercatat untuk mengidentifikasi ketidakseimbangan, memberikan informasi tentang lokasi dan besarnya.

4. Koreksi: Berdasarkan analisis, gunakan alat koreksi yang direkomendasikan untuk menyesuaikan kipas hingga memenuhi spesifikasi keseimbangan yang diinginkan.

5. Verifikasi: Setelah koreksi, uji kembali kipas untuk memverifikasi bahwa ketidakseimbangan telah ditangani secara memadai.

6. Dokumen: Mencatat hasil pengujian dan proses koreksi untuk tujuan kontrol kualitas dan referensi di masa depan.

Manfaat dari penerapan sistem pengujian keseimbangan dinamis kipas

• Meningkatkan Kualitas Produk: Kipas yang seimbang dengan baik bekerja lebih tenang dan efisien, sehingga pelanggan lebih puas.
• Jangka hidup peralatan yang diperpanjang: Pengurangan getaran berarti lebih sedikit tekanan pada bantalan dan komponen lain, memperpanjang umur keseluruhan kipas.
• Penghematan Biaya: Deteksi awal dan koreksi ketidakseimbangan mengurangi kemungkinan perbaikan atau penggantian yang mahal di kemudian hari.
• Kepatuhan Peraturan: Memastikan bahwa produk memenuhi standar dan peraturan industri, menghindari masalah hukum potensial atau penarikan.
• Meningkatkan Efisiensi Produksi: Merampingkan proses produksi dengan cepat mengidentifikasi dan memperbaiki ketidakseimbangan, mengurangi waktu henti dan limbah.

Singkatnya, sistem pengujian keseimbangan dinamis kipas adalah alat penting bagi produsen yang bertujuan untuk menghasilkan kipas berkualitas tinggi, andal, dan efisien.Ini tidak hanya meningkatkan kinerja produk tetapi juga berkontribusi pada penghematan biaya dan kepatuhan peraturan.
